WB1200KLED 초박형 모듈형 양방향 증폭기

WB1200KLED 실외 트렁크 양방향 증폭기는 주로 CATV 텔레비전 이미지 신호, 디지털 TV 신호, 전화 음성 신호 및 데이터(또는 압축 데이터) 신호의 양방향 트렁크 전송에 사용됩니다. 진보되고 성숙한 회로, 과학적이고 합리적인 프로세스 구조 및 고품질 재료는 탁월한 성능을 보장합니다. 대형 또는 중형 CATV 양방향 전송망을 구축하기 위한 첫 번째 선택 장비입니다.

문의 보내기

성능 특성

■ 1003MHz 대역폭 설계(1218MHz 대역폭 옵션).

■ 순방향 경로: 사전 단계에서는 GaAs MMIC를 채택합니다. 반환 경로: MMIC 또는 모듈(선택 사항). 출력단은 최신 수입 고굴절 전력 더블러 모듈을 채택하여 높은 출력 레벨, 낮은 왜곡 및 높은 SNR을 달성합니다.

■ 플러그인 이중 필터, 이퀄라이저, 감쇠기, 출력 탭 및 과학적이고 합리적인 온라인 감지 포트로 인해 디버깅이 더욱 편리합니다.

■ 장비는 실외의 열악한 환경 조건에서도 장기간 연속 작업이 가능합니다. 초박형 모듈형 알루미늄 방수 하우징, 높은 신뢰성의 스위칭 전원 공급 장치 및 엄격한 낙뢰 보호 시스템으로 인해.

기술적인 매개변수

목	단위	기술적인 매개변수
앞으로 경로				주목
주파수 범위	MHz	45(87)~862/1003/1218(선택사항)
정격 이득(@FZ110)	데시벨	≥32	≥38	다른 모듈, 다른 이득.
정격 입력 레벨	데시벨μ다섯	72	72
정격 출력 레벨	데시벨μV	≥104	≥110
밴드의 평탄도	데시벨	±0.75	±0.75
소음 지수	데시벨	≤10	≤10
반사 손실	데시벨	≥16
C/CTB	데시벨	≥72	≥70	84ch PAL 아날로그 신호, EQ 8데시벨, 스플리터 출력, 743.25MHz 104데시벨uV
C/CSO	데시벨	≥70	≥68
그룹 지연	ns	≤10 (112.25MHz/116.68MHz)
신호 대 험 비율	%	< 2
안정성 확보	데시벨	-1.0 ~ 1.0
반환 경로
주파수 범위	MHz	5 ~ 65(또는 사용자 지정)
정격이득	dB	≥22(다른 모듈, 다른 이득.
정격이득	dB	사용자가 지정할 수 있습니다.)
최대 출력 레벨	dBμV	≥110
밴드의 평탄도	dB	≤±0.75
소음 지수	dB	≤8
반사 손실	dB	≥16
신호 대 험 비율	%	< 2
일반실적
특성 임피던스	Ω	75
전원전압	V	A: AC(150~250)V; B: AC(35~90)V
임펄스 내전압	kV	> 5(10/700μs)
소비전력	여	20 이하
차원	mm	290(길이)* 265(너비)* 75(높이)

참고: 이 설명서의 매개변수는 수입된 ACA2788 모듈을 채택할 때 측정됩니다. 다른 모듈을 사용하면 인덱스가 약간 달라집니다. 사용시 주의하세요!

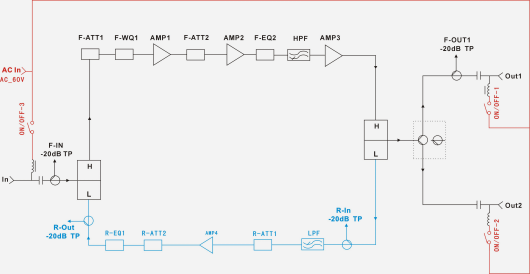

블록 다이어그램

구조도

	1. RF 입력	2. 입력 RF 테스트 포트(-20dB)
	3. 전달 경로 ATT 삽입기	4. 순방향 경로 EQ 인서터
	5. 전달 경로 ATT 삽입기	6. 순방향 경로 EQ 인서터
	7. RF 출력 포트1	8. 파워 패스 삽입기
	9. FZ110 또는 FP204	10. RF 출력 테스트 포트(-20dB)
	11. 역방향 RF 입력 테스트 포트(-20dB)	12.역방향 ATT 삽입기
	13. LPF	14. RF 출력 포트2
	15. 파워 패스 삽입기	16. 작동 표시기
	17. 역방향 RF 출력 테스트 포트(-20dB)	18. 역방향 ATT 삽입기
	19. 역방향 경로 EQ 인서터	20.60V 공급 포트(AC60V 전원 공급 장치)
	21. 파워 패스 삽입기	22. 메인보드 전원 인터페이스
	23. 스위칭 전원 공급 장치	24. 액세서리 랙
